TM-H0200/H0200P Kintex7 PCIe光纤加速卡

Kintex7 PCIe光纤加速卡

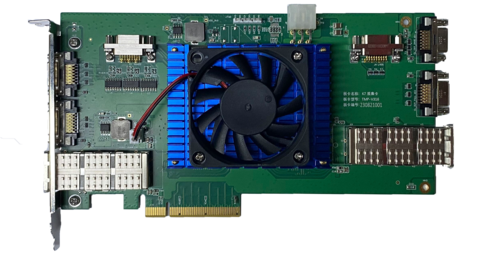

图1 Kintex7 PCIe光纤加速卡正面图示

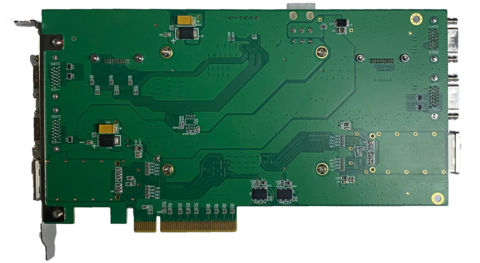

图2 Kintex7 PCIe光纤加速卡反面图示

【产品概述】

Kintex7 PCIe光纤加速卡是一款基于XILINX KINTEX7系列FPGA的PCIe光纤加速卡。兼容XC7K325T-2FFG900I和XC7K410T-2FFG900I两个型号FPGA。
该板卡板载2GB DDR3内存，最高工作数据率1600MT/s。板卡支持PCIe Gen X8接口。此外还支持Cameralink Base/Medium/Full 输入、输出接口，
支持两路QSFP 40G接口。拓目科技科提供基于此板卡的PCIe FPGA示例工程，以及与之对应的上位机PCIe驱动、上位机数据收发例程（例程可提供源
代码），以方便用于开发基于PCIe接口的各种应用。
典型应用：光纤数据采集、测试仿真、计算加速等领域。

【产品架构】

【功能指标】

产品功能性能	参数内容
处理器平台	XC7K325T-2FFG900I或者XC7K410T-2FFG900I
内存资源	2GB DDR3内存 1600MHz
对外接口	两组QSFP+，一组Cameralink Base/Medium/Full，一组LVDS接口，一组RS422接口
PCIe链路	PCIe Gen2 x8
软件支持	板卡各硬件接口测试例程；基于此板卡的PCIe FPGA示例工程；上位机PCIe驱动及SDK；上位机数据收发例程（例程可提供源代码）
操作系统适配	Windows，Linux，银河麒麟
产品供电	PCIe +12V
产品功耗	20瓦
工作温度	-40℃到+65℃

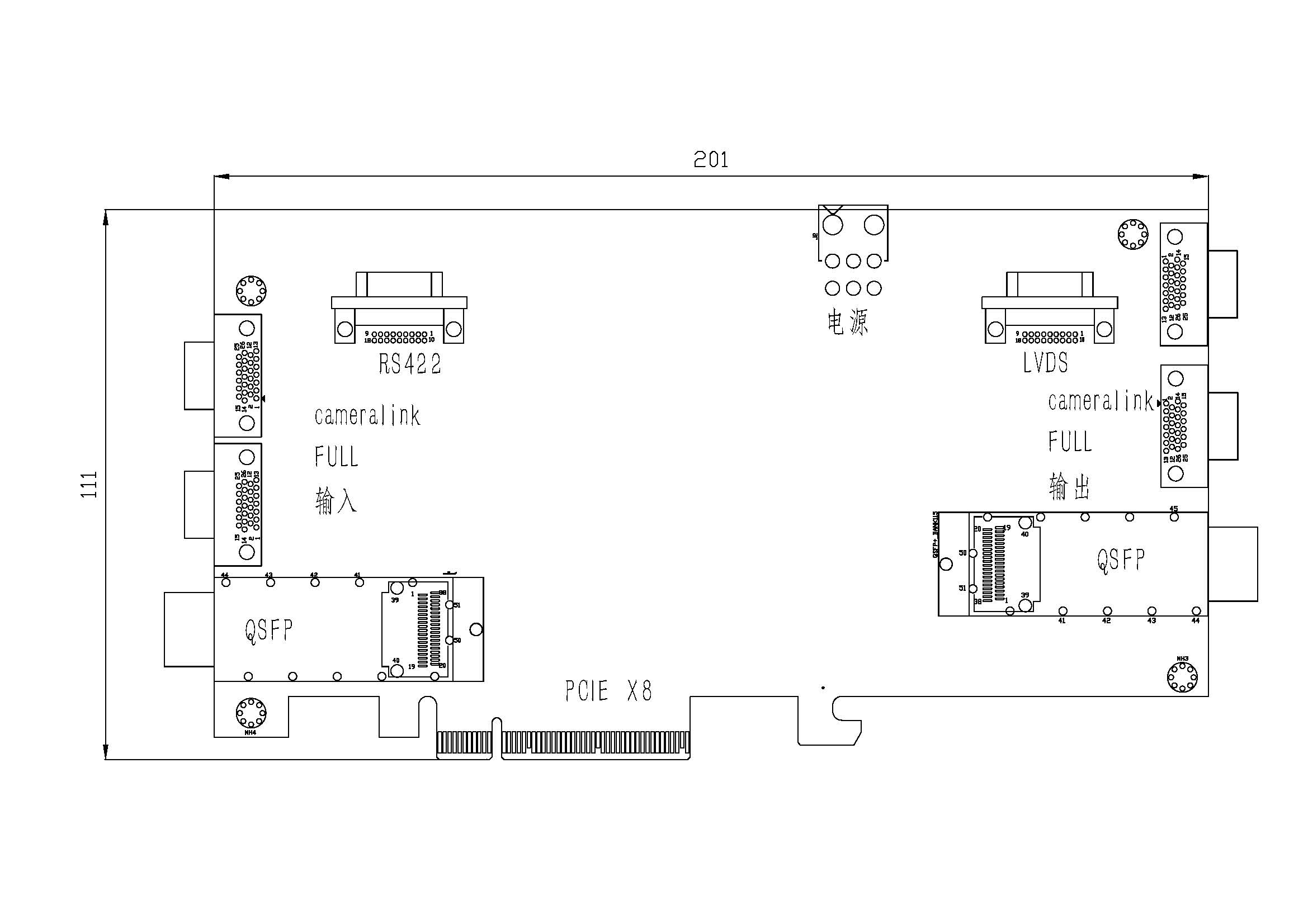

产品尺寸	201mm*101mm

【订购信息】

序号	产品型号	产品描述
1	TM-H0200-325T	基于XC7K325T-2FFG900I芯片，提供接口测试例程
2	TM-H0200-410T	基于XC7K410T-2FFG900I芯片，提供接口测试例程
3	TM-H0200P-325T	基于XC7K325T-2FFG900I芯片，提供接口测试例程，提供PCIe相关FPGA源码，上位机Demo软件源码
4	TM-H0200P-410T	基于XC7K410T-2FFG900I芯片，提供接口测试例程，提供PCIe相关FPGA源码，上位机Demo软件源码
