TM-H0300/H0300P Virtex7 PCIe光纤加速卡
Virtex7 PCIe光纤加速卡

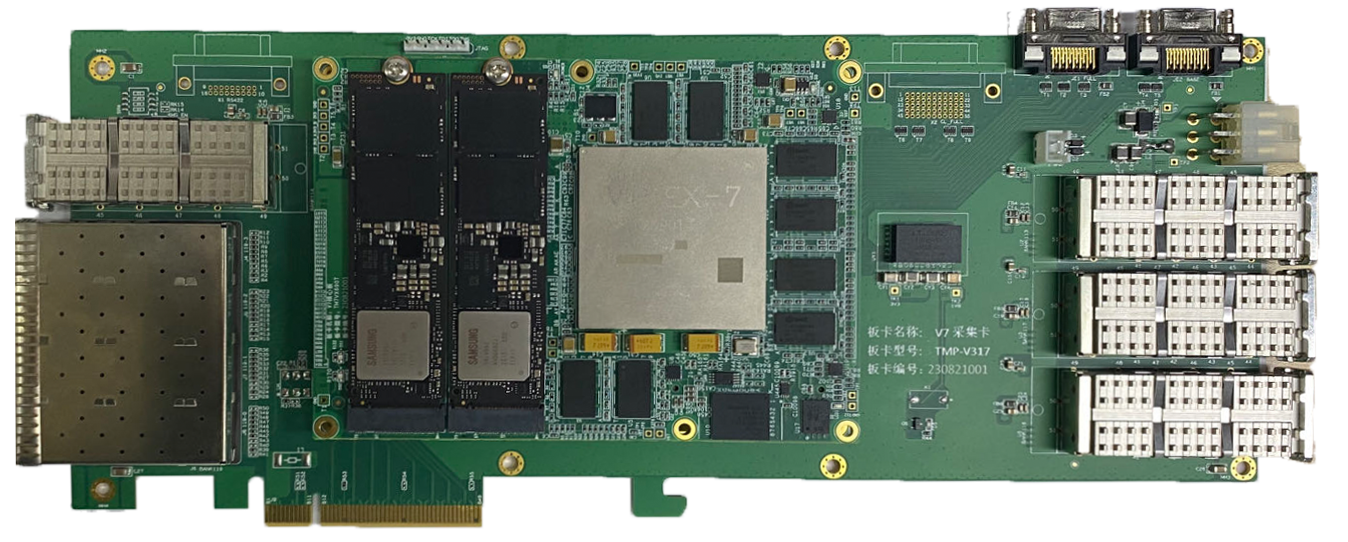

图 Virtex7 PCIe光纤加速卡正面图示
【产品概述】
Virtex7 PCIe光纤加速卡是一款基于XILINX VIRTEX7系列FPGA的PCIe光纤加速卡。FPGA型号为XC7VX690T-2FFG1761I。该板卡板载8GB DDR3内存，最高工作数据率1600MT/s。板卡支持PCIe Gen3 X8接口。此外还支持Cameralink Base/Medium/Full 输入、输出接口，支持5路QSFP 40G接口。拓目科技科提供基于此板卡的PCIe FPGA示例工程，以及与之对应的上位机PCIe驱动、上位机数据收发例程（例程可提供源代码），以方便用于开发基于PCIe接口的各种应用。
典型应用：光纤数据采集、测试仿真、计算加速等领域。
【功能指标】
| 产品功能性能 |
参数内容 |
| 处理器平台 |
XC7VX690T-2FFG1761I |
| 内存资源 |
8GB DDR3内存 1600MHz |
| 对外接口 |
五组QSFP+，一组Cameralink Base/Medium/Full，一组LVDS接口，一组RS422接口 |
| PCIe链路 |
PCIe Gen3 x8 |
| 软件支持 |
板卡各硬件接口测试例程；
基于此板卡的PCIe FPGA示例工程；
上位机PCIe驱动及SDK；
上位机数据收发例程（例程可提供源代码） |
| 操作系统适配 |
Windows，Linux，银河麒麟 |
| 产品供电 |
PCIe +12V |
| 产品功耗 |
35瓦 |
| 工作温度 |
-10~40度 |
| 产品尺寸 |
52mm*293mm*250mm |
【订购信息】
| 序号 |
产品型号 |
产品描述 |
| 1 |
TM-H0300-325T |
基于XC7K325T-2FFG900I芯片，提供接口测试例程 |
| 2 |
TM-H0300-410T |
基于XC7K410T-2FFG900I芯片，提供接口测试例程 |
| 3 |
TM-H0300P-325T |
基于XC7K325T-2FFG900I芯片，提供接口测试例程，提供PCIe相关FPGA源码，上位机Demo软件源码 |
| 4 |
TM-H0300P-410T |
基于XC7K410T-2FFG900I芯片，提供接口测试例程，提供PCIe相关FPGA源码，上位机Demo软件源码 |
