TM-H0500 ARINC818图像采集卡

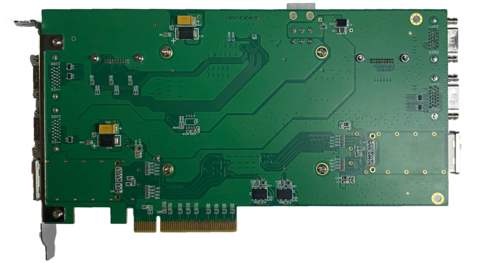

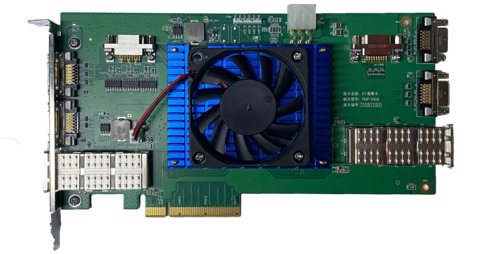

ARINC818图像采集卡 图1 ARINC818图像采集卡正面图示  图2 ARINC818图像采集卡背面图示
【产品概述】ARINC818图像采集卡是一款基于XILINX KINTEX7系列FPGA的ARINC图像采集卡，该采集卡最高支持8.5Gbps线速率，最高可支持4路ARINC818物理通道采集，支持以下典型分辨率1024x768@60Hz，1280x1024@60Hz， 1600x1200@60Hz，1920x1080@60Hz。其他分辨率可定制。上位机软件支持前端图像采集参数设置，图像显示，图像存储等功能。此外，可提供基于该采集卡的完整SDK，支持用户基于此SDK进行二次开发。上位机软件可适配Windows，Linux（主流Ubuntu，CentOS等），以及银河麒麟等国产操作系统。 典型应用：机器视觉，工业检测，测试仿真等领域。 【功能指标】
|
| 产品功能性能 | 参数内容 |
| 处理器平台 | XC7K325T-2FFG900I |
| 内存资源 | 2GB DDR3内存 1600MHz |
| 对外接口 | 四路ARINC818，支持4.25Gbps/8.5Gbps |
| PCIe链路 | PCIe Gen2 x8 |
| 软件支持 | ARINC818采集卡驱动；ARINC818采集卡SDK；ARINC818采集卡上位机控制软件；ARINC818数据存储软软件（选配） |
| 操作系统适配 | Windows，Linux，银河麒麟 |
| 产品供电 | PCIe +12V |
| 产品功耗 | 20瓦 |
| 工作温度 | -10~40度 |
| 产品尺寸 | 52mm*293mm*250mm（不含突出物） |
【订购信息】
| 序号 | 产品型号 | 产品描述 |
| 1 | TM-H0500 | ARINC818图像采集卡，支持最高8.5Gbps线速率配置，配套标准版上位机软件 |
| 2 | TM-H0500P | ARINC818图像采集卡，支持最高8.5Gbps线速率配置，配套Pro版上位机软件，支持SDK二次开发，支持图像存储 |
