TM-TDZ1 XX LD测试验证系统
XX LD测试验证系统

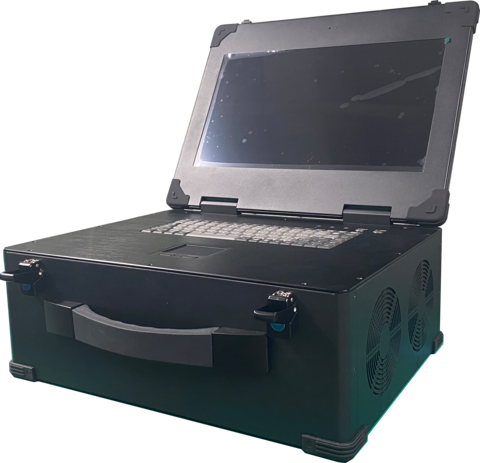

图 LD测试验证系统
【产品概述】
TM-TDZ1是一款基于自研高速数据采集技术、高速数据存储技术而开发的一款LD测试验证设备。该产品支持一路同步RS422接口，一路异步RS422接口，一路10G TSN接口，一路10GbE万兆以太网接口，一路Cameralink接口，一路SRIO x4接口。该产品支持高速数据采集记录能力，可LD回波数据、LD成像数据进行实时存储。对存储下来的数据可以通过管理软件进行回放。该产品支持对LD成像数据进行实时显示功能。该设备具备数据通信控制能力，可以通过上位机，模拟向被测设备发送控制指令，模拟LD实际工况，用于地面测试。
典型应用：LD地面测试、LD回波数据记录。
【功能指标】
| 产品功能性能 |
参数内容 |
| LD数据接口 |
一路同步RS422接口，一路10G TSN接口，一路10GbE万兆网接口，一路Cameralink接口，一路SRIO x4接口 |
| LD控制接口 |
一路异步422控制接口 |
| 数据存储速度 |
800MB/s |
| 数据存储容量 |
选配2TB SSD |
| 设备主要功能 |
接收LD原始回波数据进行存储（光纤SRIO X4）；
接收LD通过TSN/CAMERALINK/RS422图像进行存储、显示；
通过RS422接口向LD发送控制指令，用于LD测试；
接收RS422接口接收LD反馈状态数据，进行显示；
通过10GbE万兆以太网口，对LD数据进行转发。 |
| 控制方式 |
上位机界面控制 |
| 操作系统 |
Windows |
| 设备供电 |
220V AC |
| 设备功耗 |
低于200W |
| 工作温度 |
-10~40度 |
| 产品尺寸 |
|
【订购信息】
| 序号 |
产品型号 |
产品描述 |
| 1 |
TM-TDZ1 |
LD测试验证设备支持一路同步RS422接口，一路异步RS422接口，一路10G TSN接口，
一路10GbE万兆以太网接口一路Cameralink接口，一路SRIO x4接口，可用于LD自动化测试。 |
|
|
