TM-S4202 6U VPX高速存储模块

TM-S4202 6U VPX高速存储模块

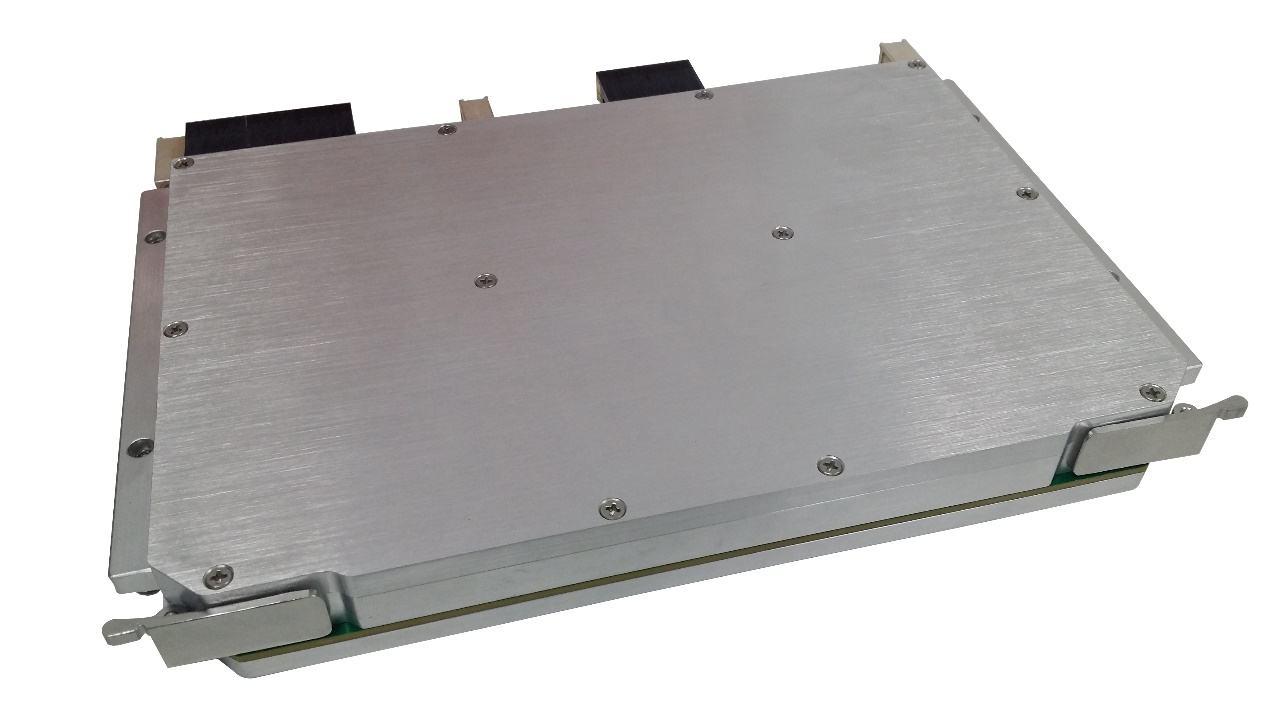

图1 6U VPX高速存储模块图示

【产品概述】

TM-S4202 6U VPX高速存储模块是一款基于复旦微JFM7VX690T平台，遵循6U VPX规范的高速存储模块，产品基于FPGA内置高性能NVMe IP控制器，由FPGA逻辑直接控制SSD读写，单模块存储速率可达8000MB/s。支持千兆网/万兆网/PCIe数据导出，支持标准IPMI规范。数据接口支持LVDS接口，高速GTH接口，控制接口支持RS422接口，CAN接口。数据协议支持Cameralink，SRIO，Aurora以及用户自定义协议。
典型应用：高速数据采集存储、雷达数据存储、光电数据记录等领域。

【功能指标】

产品功能性能	参数内容
处理器平台	JFM7VX690T2（全国产版本），XC7VX690T2（进口版本）
内存资源	4组2GB DDR3*2
存储容量	标配8TB
存储速度	最高8000MB/s
连接器	VPX连接器
连接器信号	十组X4 GTX，五十组LVDS，一组万兆网，两组RS422
数据协议支持	SRIO X4、Cameralink（可定制其他协议）
数据导出方式	上位机控制导出
数据导出接口	万兆以太网/PCIe
控制接口	万兆以太网/RS422
模块供电	+12V
模块功耗	65瓦（含8TB 加固SSD）
工作温度	-55~70度（风冷+导冷散热条件）
抗震动冲击特性	满足机载振动环境应用
国产化率	可支持100%国产化
产品尺寸	标准6U VPX（233.35mm*160mm）

【订购信息】

序号	产品型号	产品描述
1	TM-S4202-XXTB-J/I	基于XILINX XC7VX690T-2FF1761I平台的高速存储核心模块，支持4片加固NVME SSD，最高写入速度达8000MB/s。
2	TM-S4202/G-XXTB-J/I	基于复旦微JFM7VX690T的全国产高速存储核心模块，支持4片加固NVME SSD，最高写入速度达8000MB/s。

注：1）G为全国产版本标识；2）XXTB为容量标识，标准配置为8TB；3）J/I为等级标识，J为PJ级，I为工业级；4）可提供配套测试底板，用于产品评估。
