TM-S0100C 高速SATA存储核心模块

高速SATA存储核心模块



        \


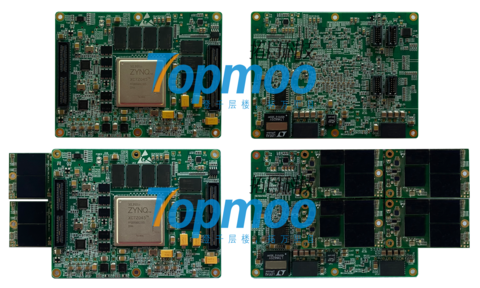

图1 高速SATA存储核心模块



【产品概述】


    高速SATA存储核心模块是拓目科技基于复旦微FMQL45T900平台打造的一款小型化高性能存储模块。该模块可搭载4块加固MSATA固态硬盘，由FPGA内置的SATA IP控制器直接对SSD进行控制读写，持续存储带宽最高达1500MB/s。该模块支持Cameralink数据输入，SRIO数据输入。支持千兆以太网/万兆网数据导出。也可以根据用户接口进行协议定制。该产品采用高速连接器将FPGA信号引出，方便用户扩展、集成。拓目科技可提供该模块配套的上位机控制软件，缩短用户上市周期。
    典型应用：高速数据采集存储、雷达数据存储、光电数据记录等领域。

【功能指标】


    产品功能性能     参数内容
处理器平台 FMQL45T900（全国产版本），XC7Z045（进口版本）
内存资源 PS端：1GB DDR3/32GB EMMC；PL端：2GB DDR3
存储容量 标配8TB
存储速度 最高1500MB/s
核心板连接器 FMA--060-01-L-D-A-T/ FMA-040-01-L-D-DP-A-T（全国产版本）
QSH-060-01-L-D-A/QSH-040-01-L-D-DP-A（进口版本）
连接器信号 两组X4 GTX，二十对LVDS，两组千兆以太网，两组CAN,一组PS通信串口，一组调试串口和JTAG
数据协议支持 SRIO X4、Cameralink（可定制其他协议）
数据导出方式 上位机控制导出
数据导出接口 千兆以太网/万兆以太网
控制接口 千兆以太网
模块供电 +5V 或者 +12V
模块功耗 30瓦（含8TB 加固SSD）
工作温度 -55~70度（风冷+导冷散热条件）
抗震动冲击特性 满足机载振动环境应用
国产化率 可支持100%国产化
产品尺寸 80mm*105mm


【订购信息】


   序号      产品型号   产品描述
1  TM-S0100C-XXTB-J/I  基于XILINX ZYNQ7045平台的高速存储核心模块，支持4片加固SSD，最高写入速度达1500MB/s。
2 TM-S0100C/G-XXTB-J/I 基于复旦微FMQL45T900平台的全国产高速存储核心模块，支持4片加固SSD，最高写入速度达1500MB/s。

注：1）G为全国产版本标识；2）XXTB为容量标识，标准配置为8TB；3）J/I为等级标识，J为PJ级，I为工业级；4）可提供配套测试底板，用于产品评估。
