TM-S0200C 高速NVMe存储核心模块

高速NVMe存储核心模块


\\

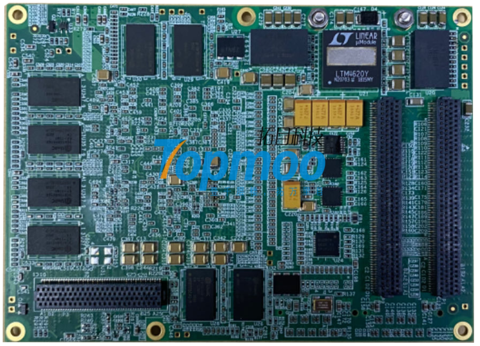

图 高速NVMe存储核心模块



【产品概述】

    高速NVMe存储核心模块是拓目科技基于复旦微JFM7VX690T平台打造的一款紧凑型高性能存储模块。该模块可搭载2块加固NVMe固态硬盘，由FPGA内置的NVME IP控制器直接对SSD进行控制读写，持续存储带宽最高达3000MB/s。该模块支持Cameralink数据输入，SRIO数据输入。支持千兆以太网/万兆网/PCIe数据导出。也可以根据用户接口进行协议定制。该产品采用高速连接器将FPGA信号引出，方便用户扩展、集成。拓目科技可提供该模块配套的上位机控制软件，缩短用户上市周期。
    典型应用：高速数据采集存储、雷达数据存储、光电数据记录等领域。


【功能指标】


产品功能性能 参数内容
处理器平台 JFM7VX690T（全国产版本），XC7VX690T（进口版本）
内存资源 4组2GB DDR3
存储容量 标配8TB
存储速度 最高4GB/s
核心板连接器 CSOLC-140-02-L-Q-A*2/ cSOLC-125-02-L-Q-A*1（全国产版本）
SOLC-140-02-L-Q-A*2/ SOLC-125-02-L-Q-A*1（进口版本）
连接器信号 七组X4 GTH，四十对LVDS，一组JTAG
数据协议支持 SRIO X4、Cameralink（可定制其他协议）
数据导出方式 上位机控制导出
数据导出接口 万兆以太网/PCIe
控制接口 万兆以太网
模块供电 +5V 或者 +12V
模块功耗 35W（含8TB SSD）
工作温度 -55~70度（风冷+导冷散热条件）
抗震动冲击特性 满足机载振动环境应用
国产化率 可支持100%国产化
 产品尺寸  125mm*90mm



【订购信息】


    序号          产品型号      产品描述
1 TM-S0200C-XXTB-J/I 基于XILINX XC7VX690T-2FF1761I平台的高速存储核心模块，支持2片加固NVME SSD，最高写入速度达4000MB/s。
2  TM-S0200C/G-XXTB-J/I  基于复旦微JFM7VX690T的全国产高速存储核心模块，支持2片加固NVME SSD，最高写入速度达4000MB/s。

注：1）G为全国产版本标识；2）XXTB为容量标识，标准配置为8TB；3）J/I为等级标识，J为PJ级，I为工业级；4）可提供配套测试底板，用于产品评估。
