TM-S4105 双波段综合光电记录器

双波段综合光电记录器



\

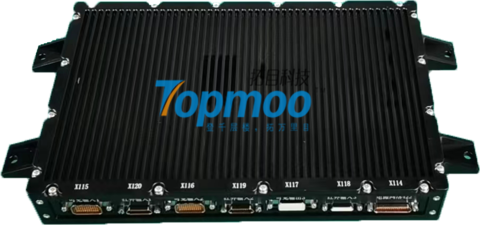

图一  双波段综合光电记录器图示




【产品概述】


          双波段综合光电数据记录器是一款基于ZYNQ芯片的多通道图像采集记录设备。该记录设备搭载4片SATA SSD，由FPGA内置的SATA IP控制器直接进行控制。在非常紧凑的尺寸下，可实现1500MB/s的持续记录带宽。该产品支持两路Cameralink Full图像接口，两路Cameralink Base图像接口，可实现多通道图像的同时记录。该产品支持RS422控制和以太网接口控制。可通过千兆以太网对Cameralink接口上的图像进行实时预览。存储下来的图像可通过千兆以太网进行快速导出。同时，该产品还支持飞行参数，注释信息叠加，叠加信息可以通过上位机进行解析、显示。该产品支持宽温工作，支持车载、机载等强振动、冲击工作环境。
    典型应用：光电数据记录、工业检测、航空摄影等领域。


【功能指标】


产品功能性能 参数内容
处理器平台 FMQL45T900（全国产版本），XC7Z045（进口版本）
内存资源 PS端：1GB DDR3/32GB EMMC
PL端：2GB DDR3
存储容量 标配8TB
存储速度 最高1500MB/s
连接器 J30J/HJ30J
连接器信号 两路Cameralink Full输入，两路Cameralink Base输入，
一路Cameralink Full输出，一路Cameralink Base输出，支持一路千兆以太网，两路RS422
数据协议支持 Cameralink（可定制其他协议）
数据导出方式 上位机控制导出
数据导出接口 千兆以太网
控制接口 千兆以太网/RS422
模块供电 +12V至+28V
模块功耗 38瓦（含8TB 加固SSD）
工作温度 -55~70度（风冷+导冷散热条件）
   抗震动冲击特性 满足机载振动环境应用
国产化率 可支持100%国产化
产品尺寸 256mm*36.5mm*170mm



【订购信息】


  序号     产品型号   产品描述
1 TM-S4105-XXTB-J/I 基于XILINX ZYNQ平台的双波段综合光电数据记录器，支持Base/Medium/Full配置，存储带宽1500MB/s。
2 TM-S4105/G-XXTB-J/I 基于复旦微FMQL45T900平台的双波段综合光电数据记录器，支持Base/Medium/Full配置，存储带宽1500MB/s。

注：1）G为全国产版本标识；2）XXTB为容量标识，标准配置为8TB；3）J/I为等级标识，J为PJ级，I为工业级。
