TMV-X630 光纤视频处理模块
TMV-X630 光纤视频处理模块

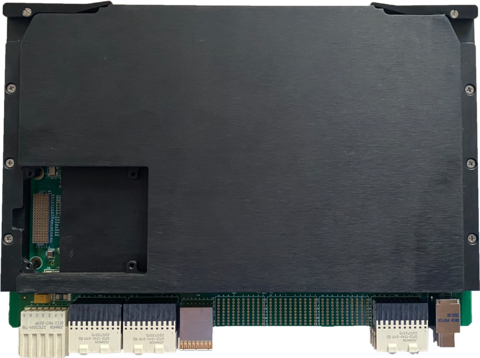

图1 TMV-X630光纤视频处理模块
【产品概述】
TMV-X630 光纤视频处理模块是一款基于6U CPEX架构的全国产光纤视频处理模块，该产品支持2路4K30 HDMI输入（兼容1440P，1080P，1600x1200等常见分辨率），支持两路4K30 HDMI输出，支持两路PAL视频输入，支持两路10Gbps光纤，协议可支持万兆网、FC-AE-ASM、ARINC818。对外支持双冗余千兆以太网，支持PCIe控制。该产品可实现将HDMI/PAL视频经过压缩后，通过光纤网络进行对外传输，也可以接受通过光纤网络传送过来的压缩视频或者原始视频，将其进行解码处理后，进行显示。同时，该产品支持字符叠加、图形绘制、图层优先级/透明度设置，支持将视频数据进行本地存储。
典型应用：国产计算机视频转换，计算机屏幕记录，雷达视频处理。
【功能指标】
| 产品功能性能 |
参数内容 |
| 视频接口 |
两路4K HDMI视频输入，两路PAL视频输入，两路4K HDMI视频输出，两路10Gbps光纤输入/输出。 |
| 视频编解码算法 |
H.264/H.265 |
| 视频编解码延时 |
小于64ms（1080p60） |
| 视频协议支持 |
FC-AE-ASM/ARINC818/10GbE（光纤）；RSTP，TS或用户自定义协议（网络） |
| 视频处理功能 |
支持H.264/H.265编解码；支持字符叠加；支持图形绘制；支持多图层优先级、透明度设置。 |
| 板载存储容量 |
选配1TB SSD |
| 网络视频接口 |
双冗余千兆以太网 |
| 控制方式 |
JASON、UDP包控制、中间件控制 |
| 操作系统适配 |
银河麒麟/中标麒麟/道系统/Jariwoks等 |
| 控制接口 |
千兆以太网/PCIe |
| 模块供电 |
CPEX +12V |
| 模块功耗 |
35瓦 |
| 工作温度 |
-40~70度（工业级） |
| 抗震动冲击特性 |
满足船载、机载振动环境应用 |
| 国产化率 |
可支持100%国产化 |
| 产品尺寸 |
233mm*160mm（6U CPCI Express形态） |
【订购信息】
| 序号 |
产品型号 |
产品描述 |
| 1 |
TMP-X630 |
全国产光纤视频处理模块，该产品支持两路4K30 HDMI输入（兼容1440P，1080P，1600x1200等常见分辨率），
支持两路4K30 HDMI输出，支持两路PAL视频输入，支持两路10Gbps光纤，协议可支持万兆网、FC-AE-ASM、ARINC818。 |
|
|
