TMV-F201 图像光纤转换卡
TMV-F201 图像光纤转换卡

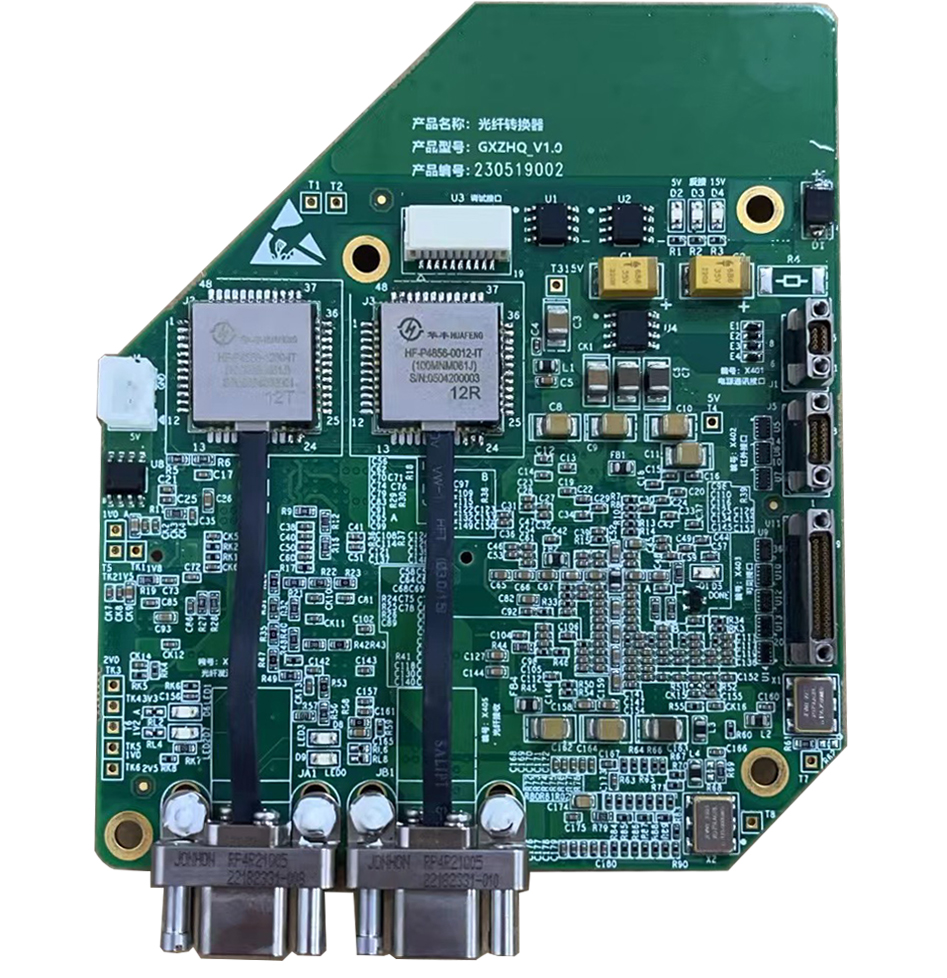

图1 TMV-F201图像光纤转换卡
【产品概述】
TMV-F201是一款基于复旦微FPGA的全国产图像光纤转换产品，该产品由图像发送模块和图像接收模块构成。该产品支持将一路Cameralink Full Deca输入/输出，一路Cameralink Base输入/输出。支持8个通道的10Gbps光纤收发。该产品发送模块可以同时采集一路Cameralink Full Deca，一路Cameralink Base信号，并将其转换为光纤信号进行传输，光纤传输协议支持SRIO（也可支持其他定制协议，如Aurora，ARINC818等）。在接收端，接收模块可以接收光纤SRIO信号，并将其转换为一路Cameralink Full Deca，一路Cameralink Base信号输出。该模块支持宽温工作，可工作于强振动、冲击环境。
典型应用：光电吊舱，图像远传，光电设备。
【功能指标】
| 产品功能性能 |
参数内容 |
| 图像接口 |
发送端：一路Cameralink Full Deca输入，一路Cameralink Base输入。
接收端：一路Cameralink Full Deca输出，一路Cameralink Base输出。 |
| 光纤接口 |
8个通道的10Gbps光纤收发。收发各8路 |
| 连接器类型 |
J70A-2H2-015-241-TH
J70A-2H2-037-241-TH
J70A-2H2-009-241-TH |
| 光纤协议 |
SRIO x4或者ARINC818（支持用户协议定制） |
| 转换延时 |
小于3个图像行 |
| 视频协议支持 |
RSTP，TS或用户自定义协议（网络） |
| 控制方式 |
RS422指令控制 |
| 控制接口 |
RS422接口 |
| 模块供电 |
+12V |
| 模块功耗 |
15瓦 |
| 工作温度 |
-55~70度 |
| 抗震动冲击特性 |
满足机载振动环境应用 |
| 国产化率 |
可支持100%国产化 |
| 产品尺寸 |
93mm*108mm |
【订购信息】
| 序号 |
产品型号 |
产品描述 |
| 1 |
TMV-F201/T |
全国产图像光纤转换产品发送端，该产品支持将一路Cameralink Full Deca输入，
一路Cameralink Base输入，两路SRIO x4输出。 |
| 2 |
TMV-F201/R |
全国产图像光纤转换产品接收端，该产品支持将一路Cameralink Full Deca输出，
一路Cameralink Base输出，两路SRIO x4输入。 |
|
|
