6U CPCI 全流程记录模块

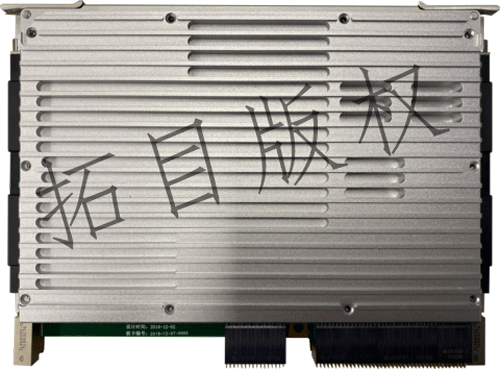

图1 TMR-I330/330G 6U CPCI全流程记录模块
【产品概述】
TMR-I330是一款基于国产化处理器的全流程记录模块。该产品基于6U CPCI规范，支持两路DVI信号输入，两路VGA输入，支持两路DVI信号输出，两路VGA输出，支持一路模拟音频输入，一路模拟音频输出，支持双网冗余以太网。该产品板载2TB SSD，可以对操控台的显示画面信号、语音信号、网路视频信号、键盘鼠标操控信号进行实时同步记录。记录下来的数据可通过以太网上传到远端服务器进行备份，也可以通过以太网下载到本地。同时，记录下来的数据还可以直接硬件解码，同步回放。
典型应用：加固显控台数据记录，模拟训练系统数据记录，指控系统数据记录。
【功能指标】
| 产品功能性能 |
参数内容 |
| 图像接口 |
两路DVI信号输入，两路VGA信号输入，两路DVI信号输出，两路VGA信号输出，
一路模拟音频输入，一路模拟音频输出，支持双冗余千兆以太网。 |
| 视频协议支持 |
RSTP，TS或用户自定义协议（网络） |
| 视频存储格式 |
MP4，TS |
| 存储容量 |
2TB |
| 控制方式 |
以太网指令控制 |
| 控制接口 |
以太网接口 |
| 操作系统适配 |
银河麒麟/中标麒麟/道系统/Jariwoks等 |
| 模块供电 |
CPCI +12V |
| 模块功耗 |
20瓦 |
| 工作温度 |
-55~70度 |
| 抗震动冲击特性 |
满足机载振动环境应用 |
| 国产化率 |
可支持100%国产化 |
| 产品尺寸 |
233.35mm*160mm（6U CPCI，4HP） |
【订购信息】
| 序号 |
产品型号 |
产品描述 |
| 1 |
TMR-I330 |
6U CPCI全流程记录模块，支持两路DVI信号输入，两路VGA输入，支持两路DVI信号输出，
两路VGA输出，支持一路模拟音频输入，一路模拟音频输出，支持双网冗余以太网。 |
| 2 |
TMR-I330G |
全国产6U CPCI全流程记录模块，支持两路DVI信号输入，两路VGA输入，
支持两路DVI信号输出，两路VGA输出，支持一路模拟音频输入，一路模拟音频输出，支持双网冗余以太网。 |
